KNAFDD-63电弧故障断路器(Arc Fault Circuit Breaker，简称AFCI，也称为AFDD故障电弧探测器)技术是一项最新的电路保护产品，其主要功能是检测和辨别危险的接地电弧故障、并联电弧故障和串联电弧故障，并及时驱动使电流断开的装置动作避免发生电气火灾。发生故障电弧时，由于电流强度较小，低于电力系统特别是低压配电领域广泛安装的过电流保护的设定值，在配电线路终端安装KNAFDD电弧故障断路器能及时发现电弧并切断电路，有效减小电弧造成损失的措施 。
KNAFDD故障电弧断路器是一种智能化的电路保护器，MCB和RCCB一体化设计，它可以检测并识别线路中的故障电弧和正常工作电弧。预防电气线路中接触不良、绝缘不良等故障电弧引起的火灾隐患。集故障电弧保护、过载保护、短路保护、过压保护、浪涌抑制、漏电保护与一体。

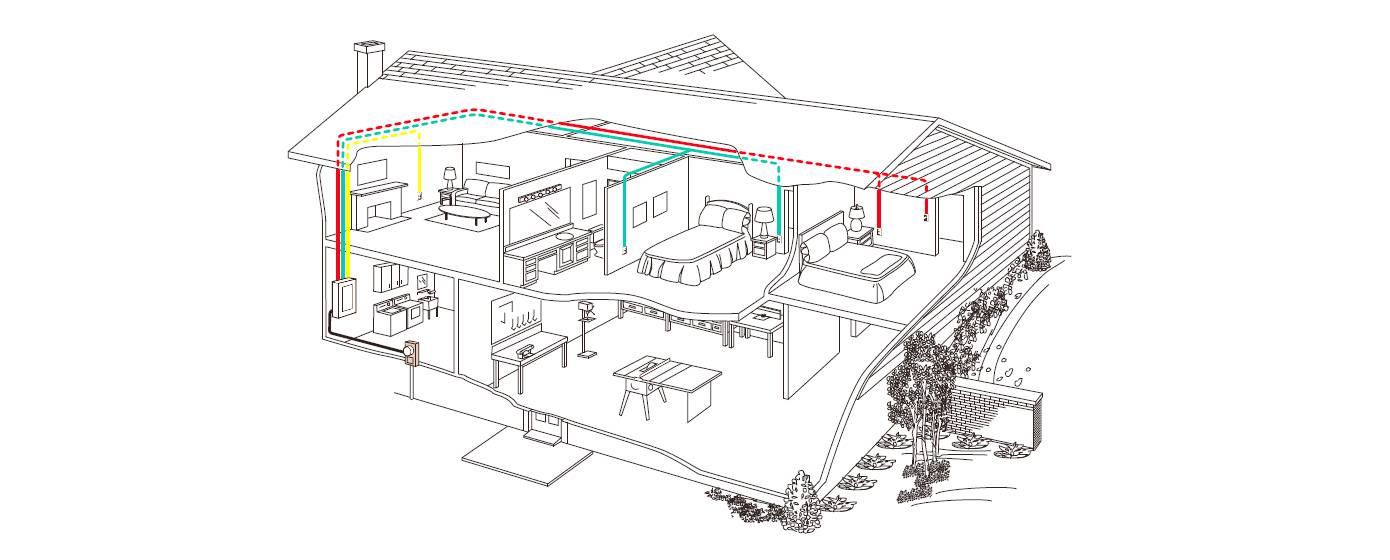

AFCI电弧故障断路器，AFDD故障电弧探测器主要安装在终端配电系统的配电箱中，也可以安装在家庭、办公室、各种大型超市、百货商场、医院、 飞机场、纺织厂、库房、油库、炼油厂、娱乐场所、酒店、石油运输管道等各个控制点等场合，凡是有用电的地方都可以安 装使用该装置，广泛用于电气防火。

AFDD故障电弧探测器采用嵌入式系统数字电路控制和独创性的电弧特征识别算法，体积小功能强，实现故障电弧的自动监测和防护，有效地保障低压配电线路和用电设备以及人身的安全。
采用线电流时域典型特征检测与频域FFT相结合的故障电弧综合检测方法，实现时域和频域同时定位。
◆其功能特点具体如下：
（1）具有自动控制和人工控制功能；
（2）具有检测和辨别危险的接地电弧故障、并联电弧故障和串联电弧故障的功能；
（3）具有及时驱动使电流断开的装置动作避免发生电气火灾的功能；
（4）具有检测过流、短路、过压等诸多功能；
（5）具有故障记忆功能，便于故障查询、分析。
（6）具有指示灯报警功能
（7）具有多个额定电流、电压的功能
（8）具有单极额定接通和分断功能
（9）具有显示故障结果的功能
（10）具有自由脱扣功能
（11）具有防锈、耐潮湿，电击防护功能
◆与分立元件电器构成的系统相比，具有控制与保护自配合的特性
AFDD故障电弧探测器集控制与保护护功能于一体，相当于电弧检测识别器+断路器。很好地解决了分立元件间保护与控制特性的匹配问题，使保护与控制特性配合更完美合理。
◆与断路器、熔断器相比具有对电弧检测和保护的特性
以断路器和熔断器为基础的常规短路保护机构，只能在短路容量很小电网时，才能满足设备功能保护，而发生电弧故障时由于电流强度较小，低于目前电力系统特别是低压配电领域广泛安装的过流保护设定值，因此不能对电弧故障进行全面防护。
◆与传感器检测电弧装置相比具有全面检测的特性
由于利用AFDD故障电弧探测器传感器检测电弧参数时，必须安装在故障电弧发生的位置，这就给全面检测供电线路中的故障电弧带来了不便，而
AFDD很好地解决了这点。
◆与剩余电流保护器(RCD)相比具有实时性
在发生串联和并联电弧故障时，故障阻抗降低了负载电流，使得电流低于RCD的脱扣值，导致RCD不能实时迅速脱扣。

● 带漏电保护功能，极大地提高了用电安全的可靠性。
● 对电磁机构进行技术改进，在材料和工艺上以及电子线路进行处理，避免了以前电磁铁长时间工作发热、温度过高、大大降低了电磁铁的工作温度，从而提高了使用寿命。
● 适用于各种类型的负载，稳定性高。
● 故障电弧断路器额定工作电流最高可达63A。
● 采用高性能的单片机为系统设计，实现数字化控制。
● 专用电磁式脱扣机构，极大提高了过流保护的精度。
● 发生电弧故障时，MCU内部进行多重判断，当所有特征都吻合后，才会进行脱扣动作。
● 产品适用范围广，住户、企业、医院、学校及科研单位。
● 一体化：将短路保护、漏电保护、电弧保护结合成一体
● 稳定：不会因抑制性负载或EMI负载的屏蔽而影响其检测能力
1● 多域检测：时域、频域
● 安装方式灵活：插入式、螺栓式、导轨式安装。

主体：AFCI电弧故障断路器主要有断路器模块、漏电模块、电源模块、信号调理模块、脱扣器模块和通讯接口模块等组成。
◆ 电源模块：向AFDD(电弧故障检测装置)内的相关器件供电。
◆ 信号调理模块：通过线电流互感器将主回路中的电流信号通过信号调理模块，信号调理模块通过对该信号进行放大、整流、滤波然后送至单片机处理。
◆ 脱扣器模块：AFCI电弧故障断路器中，脱扣器模块的电磁结构部分采用了新型的节能技术，将开关电磁系统的铁芯损耗和短路损耗降至最低，最大程度的节约了电能。增加了缓冲装置以减少电磁系统的额能量冲击，从而提高了开关的吸合性能，延长了使用寿命。脱扣器模块的操作机构能接收来自主控芯片MCU检测到的故障信号，通过控制触点切断线圈回路，由电磁机构分断主电路。故障排除后打开操作按钮复位。
◆ 通讯接口模块：通过该模块可以把电流、电压、电流相位、电弧信号等数据实时传送到终端计算机，可以实现远程监控。下图就是发生串联电弧时，MCU将数据信息发给上位机的电流数据信息。数据处理模块借助自主研发的专用AFDD故障电弧探测器上位机开发平台进行数据分析及特征参数提取。建立PC模拟器，在PC端对算法进行预仿真，执行语言与微处理器通用。

AFCI故障电弧断路器的主控芯片MCU实时检测主回路中的电流信号，当检测到主回路中发生故障电弧时，单片机发出脱扣信号，脱扣电路实施脱扣操作。
过载及其他保护：AFCI故障电弧断路器的主控芯片MCU也会实时检测主回路中的过载、漏电、欠压、过压、过流等故障时发出故障信号给脱扣器，将电路断开，实现保护操作。

• 电气火灾防护设备，符合IEC/EN-62606,GB/T31143-2014；
• RCBO与线电压无关，符合IEC/EN61009,GB14048.2；
• 2极/1P+N：左边L端受到保护；
• N极右侧安装可选；
• LED灯（绿灯/红灯/黄灯）指示：过载，漏电，过压，欠压，短路，AFDD故障电弧报警；
• 可安装在标准的母排上；
• 上下两侧双用途端子(提升式/开口式)；
• 母线定位任选的上方或下方；
• 安装于母排时段子空间大，可以独立拆出；
• 安全连接指示；
• 颜色切换开关（MCB组件）指示的额定电流大小；
• 完善的配件适用于后续的安装；
• 每年必须按一次测试键 “T”；
必须以可证明的方式将该职责要求通知系统操作员。在特殊条件下(例如，在潮湿和/或干燥环境，污染和/或腐蚀性条件下的环境 ，温度波动大的环境，由于开关设备和/或大气放电、手 提设备等而导致过电压风险的装置)，建议每月测试一次。如果红色和黄色LED交替闪烁，则需要进一步测试；
• 按下测试键“T”，仅仅用于RCD的功能测试。此测试并不测量接地电阻（RE），也不进行接地导线条件冗余的检查，这些试验都必须另行单独实施；•
A型号：防护特殊形式的非平滑式的脉动直流剩余电流；
• Li/A，防护特殊形式的非平滑式的脉动直流剩余电流，有一定的延时，可有效防止意外跳闸。

符合GB/T11681-2013标准

1.AFDD(电弧故障检测装置)在额定电压为220V的AFDD分断时间极限值见表

2.漏电断路器的剩余电流分断时间见表

连接示意图

电流脱口曲线

指示说明
